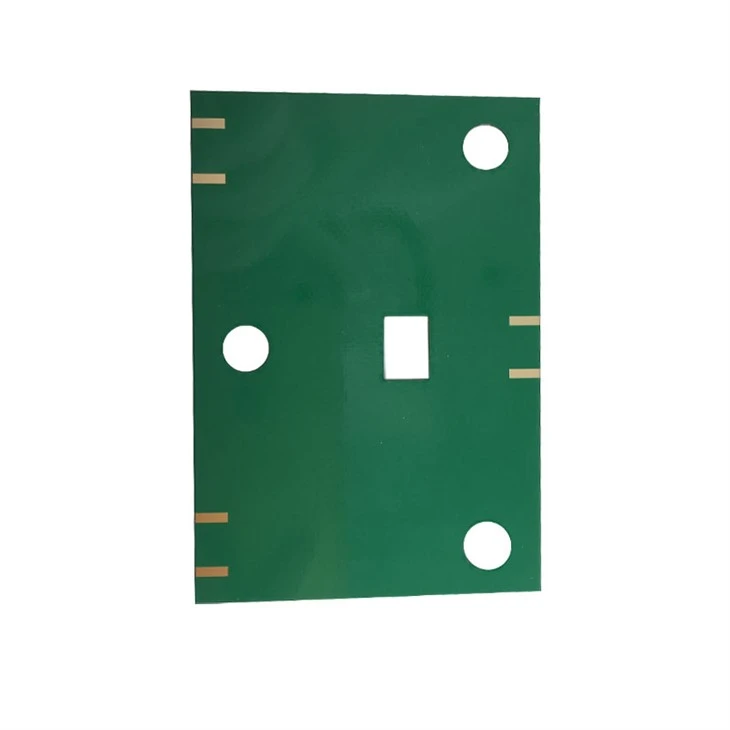

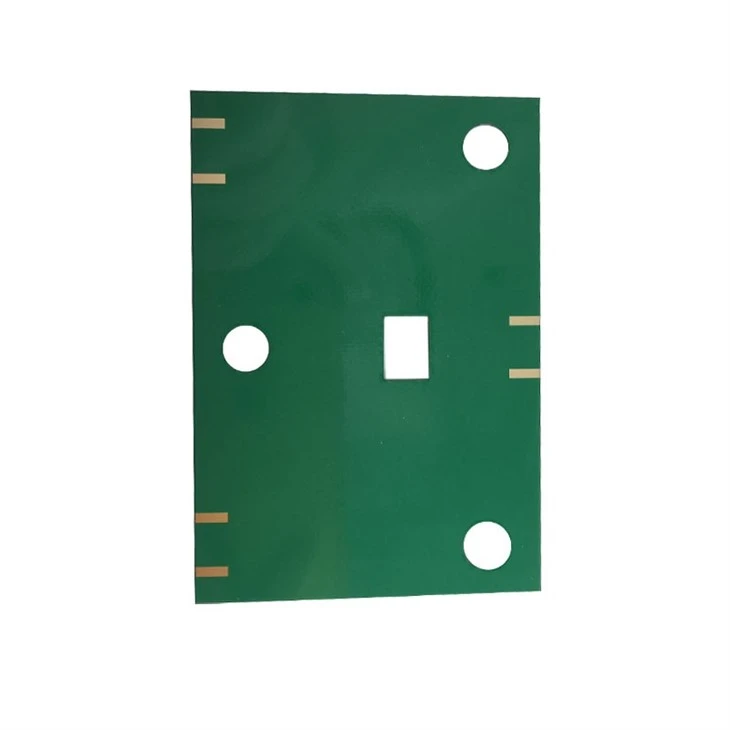

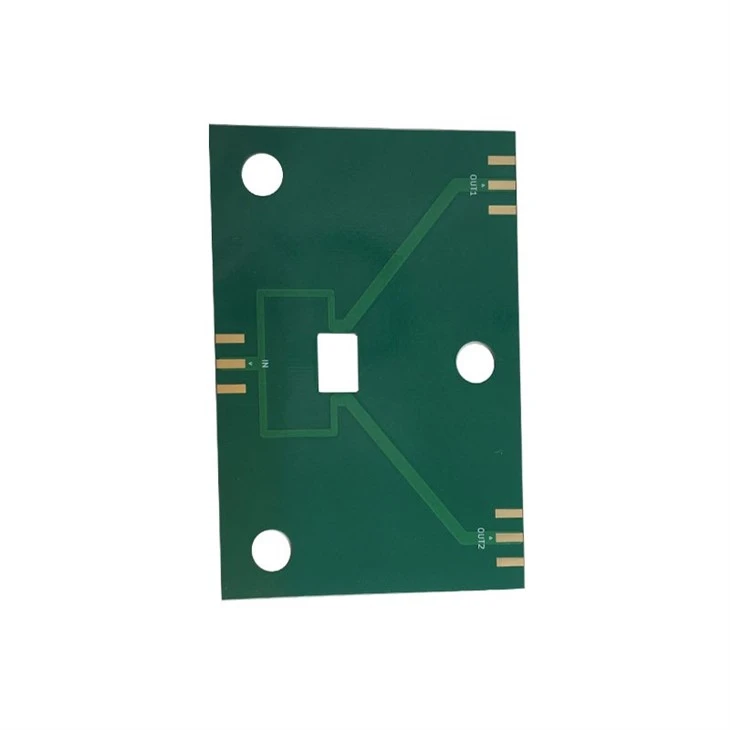

RT5870 PCB উচ্চ ফ্রিকোয়েন্সি সার্কিট বোর্ড
উচ্চ ফ্রিকোয়েন্সি PCB-এর জন্য গ্রাহকের প্রোটোটাইপগুলির জন্য হয় RT5870 ডাইলেক্ট্রিক উপাদান ব্যবহার করে এবং সিমুলেশনের জন্য একটি -3dB আউটপুট প্রয়োজন। এবং RT5870 PCB উচ্চ ফ্রিকোয়েন্সি সার্কিট বোর্ডের অস্তরক বেধ: 0.7874 মিমি।
বিবরণ
RT5870 PCB উচ্চ ফ্রিকোয়েন্সি সার্কিট বোর্ড পরামিতি
|
পণ্যের নাম: |
RT5870 PCB উচ্চ ফ্রিকোয়েন্সি সার্কিট বোর্ড |
উপাদান: |
রজার RT5870 |
|
বোর্ড বেধ: |
0.৮৯ মিমি |
অস্তরক বেধ: |
0.7874 |
|
তামার বেধ: |
1 অজ |
PTH কিউ বেধ |
>=20উম |
|
ঝাল মাস্ক: |
KSM-S6189, GL39 সবুজ |
সিল্কস্ক্রিন: |
তাইয়ো স-380ডাব্লু, সাদা |
|
পৃষ্ঠ চিকিত্সা |
ENIG |
স্লট আকার: |
0.70 মিমি |
RT/duroid® 5870/5880 উচ্চ ফ্রিকোয়েন্সি ল্যামিনেট ডেটাশিট
| সম্পত্তি | সাধারণ মান | দিক-নির্দেশনা[3] | ইউনিট[৩] | শর্ত | টেস্ট মেথডটেস্ট মেথড | |||||||||
| RT/duroid 5870 | RT/duroid 5880 | |||||||||||||
| [1]অস্তরক ধ্রুবক, εr প্রক্রিয়া |
2.33 2.33 ± 0.02 স্পেস। |
2.20 2.20 ± 0.02 স্পেস। |
Z Z |
N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
||||||||
| [৪]অস্তরক ধ্রুবক, εr ডিজাইন |
2.33 | 2.20 | Z | N/A | 8 GHz - 40 GHz | ডিফারেনশিয়াল ফেজ দৈর্ঘ্য পদ্ধতি |
||||||||
| অপসারণ ফ্যাক্টর, ট্যান δ | 0.0005 0.0012 |
0.0004 0.0009 |
Z Z |
N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650, 2.5.5.3 10 GHz IPC-TM-2.5.5.5 |
||||||||
| εr এর তাপীয় সহগ | -115 | -125 | Z | পিপিএম/ডিগ্রী | -50 - 150 ডিগ্রি | IPC-TM-650, 2.5.5.5 | ||||||||
| ভলিউম প্রতিরোধ ক্ষমতা | 2 X 107 | 2 X 107 | Z | মোহম সে.মি | C96/35/90 | ASTM D257 | ||||||||
| সারফেস রেজিস্টিভিটি | 2 X 107 | 3 X 107 | Z | মোহম | C/96/35/90 | ASTM D257 | ||||||||
| সুনির্দিষ্ট তাপ | 0.96 (0.23) | 0.96 (0.23) | N/A | J/g/K (cal/g/C) |
N/A | গণনা করা হয়েছে | ||||||||
| টেনসাইল মডুলাস | এ পরীক্ষা 23 ডিগ্রী |
100 এ পরীক্ষা ডিগ্রী |
23 ডিগ্রিতে পরীক্ষা করুন | 100 এ পরীক্ষা ডিগ্রী |
N/A | MPa (kpsi) | A | ASTM D638 | ||||||
| 1300 (189) | 490 (71) | 1070 (156) | 450 (65) | X | ||||||||||
| 1280 (185) | 430 (63) | 860 (125) | 380 (55) | Y | ||||||||||
| চূড়ান্ত চাপ | 50 (7.3) | 34 (4.8) | 29 (4.2) | 20 (2.9) | X | |||||||||
| 42 (6.1) | 34 (4.8) | 27 (3.9) | 18 (2.6) | Y | ||||||||||
| চূড়ান্ত স্ট্রেন | 9.8 | 8.7 | 6.0 | 7.2 | X | % | ||||||||
| 9.8 | 8.6 | 4.9 | 5.8 | Y | ||||||||||
| কম্প্রেসিভ মডুলাস | 1210 (176) | 680 (99) | 710 (103) | 500 (73) | X | MPa (kpsi) | A | ASTM D695 | ||||||
| 1360 (198) | 860 (125) | 710 (103) | 500 (73) | Y | ||||||||||
| 803 (120) | 520 (76) | 940 (136) | 670 (97) | Z | ||||||||||
| চূড়ান্ত চাপ | 30 (4.4) | 23 (3.4) | 27 (3.9) | 22 (3.2) | X | |||||||||
| 37 (5.3) | 25 (3.7) | 29 (5.3) | 21 (3.1) | Y | ||||||||||
| 54 (7.8) | 37 (5.3) | 52 (7.5) | 43 (6.3) | Z | ||||||||||
| চূড়ান্ত স্ট্রেন | 4.0 | 4.3 | 8.5 | 8.4 | X | % | ||||||||
| 3.3 | 3.3 | 7.7 | 7.8 | Y | ||||||||||
| 8.7 | 8.5 | 12.5 | 17.6 | Z | ||||||||||
| আর্দ্রতা শোষণ | 0.02 | 0.02 | N/A | % | .062" (1.6 মিমি) D48/50 |
ASTM D570 | ||||||||
| তাপ পরিবাহিতা | 0.22 | 0.20 | Z | W/m/K | 80 ডিগ্রী | ASTM C518 | ||||||||
| এর সহগ তাপ বিস্তার |
22 28 173 |
31 48 237 |
X Y Z |
পিপিএম/ডিগ্রী | 0-100 ডিগ্রি | IPC-TM-650, 2.4.41 | ||||||||
| Td | 500 | 500 | N/A | ডিগ্রী TGA | N/A | ASTM D3850 | ||||||||
| ঘনত্ব | 2.2 | 2.2 | N/A | gm/cm3 | N/A | ASTM D792 | ||||||||
| তামার খোসা | 27.2 (4.8) | 31.2 (5.5) | N/A | pli (N/mm) | 1 oz (35 মিমি) EDC ফয়েল ঝাল ভাসা পরে |
IPC-TM-650 2.4.8 | ||||||||
| জ্বলনযোগ্যতা | V-0 | V-0 | N/A | N/A | N/A | UL94 | ||||||||
| সীসা-মুক্ত প্রক্রিয়া উপযুক্ত |
হ্যাঁ | হ্যাঁ | N/A | N/A | N/A | N/A | ||||||||
RT5870 PCB উচ্চ ফ্রিকোয়েন্সি সার্কিট বোর্ড সুবিধা কি?
RT5870 নিম্নোক্ত সুবিধা সহ একটি সাধারণ উচ্চ-ফ্রিকোয়েন্সি পিসিবি উপাদান:
- নিম্ন অস্তরক ক্ষতি: RT5870-এর কম অস্তরক ক্ষতির বৈশিষ্ট্য রয়েছে, যার অর্থ উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশনে, এটি সংকেত সংক্রমণের সময় শক্তির ক্ষতি কমাতে পারে এবং সংকেত স্বচ্ছতা এবং স্থিতিশীলতা বজায় রাখতে সহায়তা করে।
- চমৎকার উচ্চ ফ্রিকোয়েন্সি কর্মক্ষমতা: RT5870 এর চমৎকার উচ্চ-ফ্রিকোয়েন্সি কর্মক্ষমতা রয়েছে এবং উচ্চ-ফ্রিকোয়েন্সি পরিসরে স্থিতিশীল সিগন্যাল ট্রান্সমিশন এবং বৈদ্যুতিক কর্মক্ষমতা প্রদান করতে পারে।
- চমৎকার তাপ স্থিতিশীলতা: RT5870 উপাদান ভাল তাপ স্থায়িত্ব আছে, উচ্চ তাপমাত্রা পরিবেশে স্থিতিশীল কর্মক্ষমতা বজায় রাখতে পারেন, এবং বিকৃতি বা কর্মক্ষমতা অবনতি প্রবণ নয়.
- মাত্রিক স্থায়িত্ব: RT5870 উপাদান ভাল মাত্রিক স্থায়িত্ব আছে এবং এমনকি দীর্ঘমেয়াদী উচ্চ তাপমাত্রা এবং উচ্চ আর্দ্রতা পরিবেশে তার আকৃতি এবং আকার স্থায়িত্ব বজায় রাখতে পারে.
- প্রক্রিয়াযোগ্যতা: RT5870 উপাদান প্রক্রিয়া করা তুলনামূলকভাবে সহজ, জটিল PCB ডিজাইনের চাহিদা পূরণ করতে পারে এবং সাধারণ PCB প্রক্রিয়াকরণ কৌশলগুলির মাধ্যমে প্রক্রিয়া করা যেতে পারে
RT5870 PCB হাই ফ্রিকোয়েন্সি সার্কিট বোর্ডের প্রয়োগ কী?
RT5870 PCB উচ্চ-ফ্রিকোয়েন্সি সার্কিট বোর্ড ব্যাপকভাবে বিভিন্ন উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়, প্রধানত নিম্নলিখিত দিকগুলি সহ:
- যোগাযোগ সরঞ্জাম: RT5870 PCB বেতার যোগাযোগ সরঞ্জামে ব্যাপকভাবে ব্যবহৃত হয়, যেমন বেস স্টেশন অ্যান্টেনা, অ্যান্টেনা বিতরণ সিস্টেম, মাইক্রোওয়েভ যোগাযোগ সরঞ্জাম, ইত্যাদি। এর কম অস্তরক ক্ষতি এবং চমৎকার উচ্চ-ফ্রিকোয়েন্সি কর্মক্ষমতা এই ডিভাইসগুলিতে দক্ষ সংকেত সংক্রমণ এবং অভ্যর্থনা সক্ষম করে।
- রাডার সিস্টেম: রাডার সিস্টেমগুলিকে উচ্চ-ফ্রিকোয়েন্সি পরিবেশে দ্রুত এবং নির্ভুলভাবে সংকেত প্রেরণ এবং প্রক্রিয়া করতে হবে। RT5870 PCB স্থিতিশীল উচ্চ-ফ্রিকোয়েন্সি কর্মক্ষমতা এবং চমৎকার তাপ স্থিতিশীলতা প্রদান করে, এটি রাডার সিস্টেমে একটি সাধারণ উপাদান পছন্দ করে তোলে।
- স্যাটেলাইট কমিউনিকেশন: স্যাটেলাইট কমিউনিকেশন সিস্টেমের সিগন্যাল ট্রান্সমিশনের স্থায়িত্ব এবং কর্মক্ষমতার জন্য অত্যন্ত উচ্চ প্রয়োজনীয়তা রয়েছে। RT5870 PCB এই প্রয়োজনীয়তাগুলি পূরণ করতে পারে এবং স্যাটেলাইট যোগাযোগ সরঞ্জামগুলির উত্পাদন এবং রক্ষণাবেক্ষণে ব্যাপকভাবে ব্যবহৃত হয়।
- আরএফ ইলেকট্রনিক সরঞ্জাম: RF ইলেকট্রনিক যন্ত্রপাতি যেমন RF পরিবর্ধক, RF ফিল্টার, RF সুইচ, ইত্যাদি। সংকেত প্রক্রিয়াকরণ এবং সংক্রমণ অর্জনের জন্য উচ্চ-ফ্রিকোয়েন্সি সার্কিট বোর্ডের প্রয়োজন হয়। RT5870 PCB ভাল উচ্চ-ফ্রিকোয়েন্সি বৈশিষ্ট্য এবং মাত্রিক স্থিতিশীলতা প্রদান করে এবং এই ডিভাইসগুলির জন্য উপযুক্ত। উত্পাদন
- চিকিৎসা সরঞ্জাম: কিছু চিকিৎসা সরঞ্জাম, বিশেষ করে ওয়্যারলেস চিকিৎসা সরঞ্জাম, এছাড়াও ডেটা ট্রান্সমিশন এবং সিগন্যাল প্রক্রিয়াকরণ অর্জনের জন্য উচ্চ-ফ্রিকোয়েন্সি সার্কিট বোর্ডের প্রয়োজন হয়। RT5870 PCB এই সরঞ্জামগুলির উচ্চ-ফ্রিকোয়েন্সি কর্মক্ষমতা চাহিদা মেটাতে পারে।
RT5870 PCB উচ্চ ফ্রিকোয়েন্সি সার্কিট বোর্ড FQA
RT5870 PCB-এর মূল বৈশিষ্ট্যগুলি কী কী?
- RT5870 PCB সাধারণত একটি নিম্ন অস্তরক ধ্রুবক (ε), নিম্ন অস্তরক ক্ষতির স্পর্শক (tanδ), উচ্চ তাপীয় স্থিতিশীলতা এবং চমৎকার মাত্রিক স্থিতিশীলতা প্রদর্শন করে, এটি উচ্চ-ফ্রিকোয়েন্সি সার্কিট্রির জন্য আদর্শ করে তোলে।
2. RT5870 PCB এর জন্য কোন অ্যাপ্লিকেশন উপযুক্ত?
- RT5870 PCB সাধারণত বিভিন্ন উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশন যেমন বেতার যোগাযোগ ব্যবস্থা, রাডার সিস্টেম, স্যাটেলাইট যোগাযোগ ডিভাইস, RF (রেডিও ফ্রিকোয়েন্সি) ইলেকট্রনিক ডিভাইস এবং মাইক্রোওয়েভ সার্কিটগুলিতে ব্যবহৃত হয়।
3. কিভাবে RT5870 PCB অন্যান্য উচ্চ-ফ্রিকোয়েন্সি সার্কিট বোর্ড উপকরণের সাথে তুলনা করে?
- RT5870 PCB বৈদ্যুতিক বৈশিষ্ট্যের চমৎকার ভারসাম্যের জন্য পরিচিত, এটি উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশনের জন্য একটি জনপ্রিয় পছন্দ করে তোলে। অন্যান্য উপকরণের তুলনায়, RT5870 PCB সংকেত অখণ্ডতা এবং নির্ভরযোগ্যতার পরিপ্রেক্ষিতে আরও ভাল কর্মক্ষমতা দিতে পারে।
RT5870 PCB দিয়ে ডিজাইন করার সময় কোন বিষয়গুলো বিবেচনা করা উচিত?
- RT5870 PCB ডিজাইন করার সময়, পিসিবি ডিজাইনারকে প্রতিবন্ধকতা নিয়ন্ত্রণ, সংকেত অখণ্ডতা, তাপ ব্যবস্থাপনার মতো বিষয়গুলি বিবেচনা করা উচিত। কিন্তু কোন চিন্তা নেই. আপনি অর্ডার দিলে আমাদের প্রকৌশলী আপনার জন্য DFM চেক প্রদান করবেন। যদি কোন প্রযুক্তিগত প্রশ্ন থাকে, আমরা সর্বোত্তম কর্মক্ষমতা এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য আপনার নিশ্চিতকরণের জন্য EQ এবং কর্মরত Gerber পাঠাব।
5. আমি কোথায় RT5870 PCB হাই ফ্রিকোয়েন্সি সার্কিট বোর্ড সংগ্রহ করতে পারি?
- বেটন টেকনোলজি আপনার সেরা পছন্দ, আমাদের কারখানাটি 18 বছরেরও বেশি সময় ধরে পিসিবি তৈরি করেছে, এবং দাম বাজারে প্রতিযোগিতামূলক এবং গুণমান সবই নিশ্চিত করা যেতে পারে!
