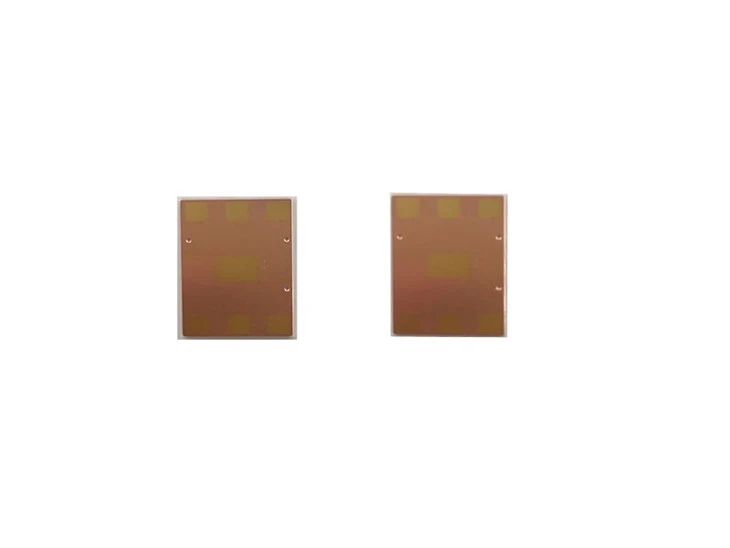

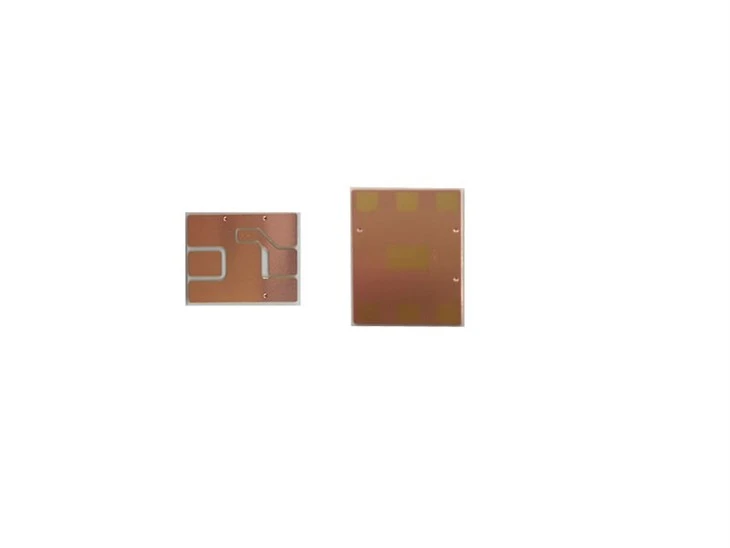

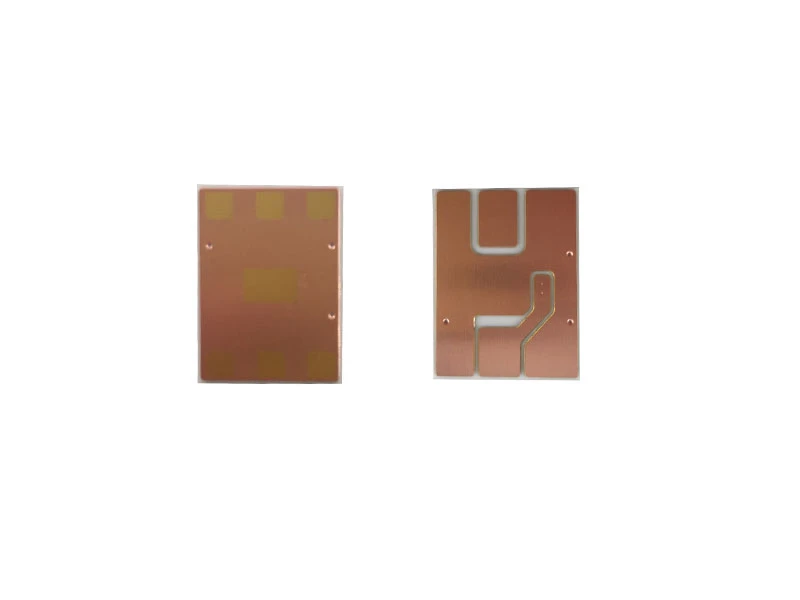

8OZ DPC সিরামিক সার্কিট বোর্ড

পণ্য বর্ণনা

8OZ DPC সিরামিক বোর্ড স্ট্যাকআপ

এটি 8OZ DPC সিরামিক বোর্ড স্ট্যাকআপ। মোট পুরুত্ব হল 0.9 মিমি, এবং উপরের স্তর এবং নীচের স্তরের তামার পুরুত্ব হল 280um। বোর্ড পৃষ্ঠ ENIG হয়. DPC সিরামিক সার্কিট বোর্ড একটি সরাসরি তামা-ধাতুপট্টাবৃত সিরামিক সার্কিট বোর্ড বোঝায়। এটি একটি নতুন ধরনের সিরামিক সার্কিট বোর্ড। প্রথাগত পিসিবি (প্রিন্টেড সার্কিট বোর্ড) এর সাথে তুলনা করে, এটির উচ্চ নির্ভরযোগ্যতা, ভাল উচ্চ-ফ্রিকোয়েন্সি কর্মক্ষমতা এবং আরও কম তাপ সম্প্রসারণ সহগ এবং অন্যান্য সুবিধা রয়েছে।

8OZ DPC সিরামিক বোর্ডের সুবিধা
DPC সিরামিক সাবস্ট্রেট বৈশিষ্ট্য: উচ্চ তাপ পরিবাহিতা, উচ্চ নিরোধক, উচ্চ সার্কিট রেজোলিউশন, উচ্চ পৃষ্ঠ সমতলতা, এবং উচ্চ সোনা-সিরামিক বন্ধন শক্তি।

• ডিপিসি সিরামিক সাবস্ট্রেটেরও অনেক সুবিধা রয়েছে
• কম যোগাযোগ ক্ষতি - সিরামিক উপাদানের অস্তরক ধ্রুবক নিজেই সংকেত ক্ষতি ছোট করে তোলে।
• উচ্চ তাপ পরিবাহিতা - অ্যালুমিনা সিরামিকের তাপ পরিবাহিতা হল 15~35w/mk, এবং অ্যালুমিনিয়াম নাইট্রাইড সিরামিকের তাপ পরিবাহিতা হল 170~230w/mk৷
• আরও মিলিত তাপ সম্প্রসারণ সহগ - চিপের উপাদান সাধারণত Si (সিলিকন) GaAS (গ্যালিয়াম আর্সেনাইড)। সিরামিক এবং চিপগুলির তাপীয় প্রসারণ সহগগুলি কাছাকাছি। যখন তাপমাত্রার পার্থক্য ব্যাপকভাবে পরিবর্তিত হয়, তখন খুব বেশি বিকৃতি হবে না, যার ফলে তারের ডিসোল্ডারিং এবং অভ্যন্তরীণ চাপ হবে। এবং অন্যান্য সমস্যা।
• উচ্চ বন্ধন শক্তি - চার-মুখী সিরামিক সার্কিট বোর্ড পণ্যটির ধাতব স্তর এবং সিরামিক সাবস্ট্রেটের মধ্যে একটি উচ্চ বন্ধন শক্তি রয়েছে, 45MPa পর্যন্ত (1 মিমি-এর বেশি পুরুত্ব সহ একটি সিরামিক শীটের শক্তি)।
• বিশুদ্ধ তামা থ্রু-হোল-স্টোন সিরামিক ডিপিসি প্রক্রিয়া PTH/Vias সমর্থন করে।
• উচ্চ অপারেটিং তাপমাত্রা - সিরামিকগুলি উচ্চ এবং নিম্ন তাপমাত্রার চক্রের ওঠানামা সহ্য করতে পারে এবং এমনকি 600 ডিগ্রি পর্যন্ত তাপমাত্রায় স্বাভাবিকভাবে কাজ করতে পারে।
• উচ্চ বৈদ্যুতিক নিরোধক - সিরামিক উপকরণগুলি নিজেই নিরোধক উপাদান এবং উচ্চ ভাঙ্গন ভোল্টেজ সহ্য করতে পারে।
• কাস্টমাইজড পরিষেবা - Beton গ্রাহকের চাহিদা অনুযায়ী কাস্টমাইজড পরিষেবা প্রদান করতে পারে, এবং পণ্য ডিজাইনের অঙ্কন (Gerber ফাইল এবং প্যারামিটার ফাইল) এবং ব্যবহারকারীর প্রদত্ত প্রয়োজনীয়তা অনুযায়ী ব্যাপক উত্পাদন পরিচালনা করতে পারে। ব্যবহারকারীদের আরো পছন্দ আছে এবং আরো ব্যবহারকারী-বান্ধব।

সিরামিক পিসিবি উৎপাদনে ডিপিসি প্রক্রিয়া
প্রথমত, সিরামিক সাবস্ট্রেটের ছিদ্র দিয়ে প্রস্তুত করতে একটি লেজার ব্যবহার করা হয় (অ্যাপারচার সাধারণত 60μm~120μm হয়), এবং তারপরে সিরামিক সাবস্ট্রেট পরিষ্কার করতে অতিস্বনক তরঙ্গ ব্যবহার করা হয়; magnetron sputtering প্রযুক্তি সিরামিক সাবস্ট্রেটের পৃষ্ঠে একটি ধাতব বীজ স্তর (Ti/Cu লক্ষ্য) জমা করতে ব্যবহৃত হয়। তারপর, সার্কিট স্তর উত্পাদন photolithography এবং উন্নয়ন মাধ্যমে সম্পন্ন হয়; ইলেক্ট্রোপ্লেটিং শূন্যস্থান পূরণ করতে এবং ধাতব সার্কিট স্তরকে ঘন করতে ব্যবহৃত হয় এবং পৃষ্ঠের চিকিত্সা সাবস্ট্রেটের সোল্ডারযোগ্যতা এবং অক্সিডেশন প্রতিরোধ ক্ষমতা উন্নত করতে ব্যবহৃত হয়। অবশেষে, শুকনো ফিল্মটি সরানো হয় এবং বীজ স্তরটি খোদাই করা হয় যাতে সাবস্ট্রেট প্রস্তুতি সম্পূর্ণ হয়।

নীচের চিত্রটি সিরামিক পিসিবি উত্পাদনে DPC প্রক্রিয়াটি সংক্ষিপ্তভাবে বর্ণনা করে। ডিপিসি সাবস্ট্রেটের সাধারণ বৈদ্যুতিক বৈশিষ্ট্য ব্যবহার করে উচ্চ-ফ্রিকোয়েন্সি অস্তরক ধ্রুবক এবং ক্ষতির ফ্যাক্টর বের করা হয়।

DPC সিরামিক সার্কিট বোর্ড FAQ

(1) DPC সিরামিক বোর্ড কি?
সিরামিক সাবস্ট্রেট দিয়ে তৈরি পাতলা ফিল্ম কপার সার্কিট বোর্ড হল ডিপিসি সিরামিক সার্কিট বোর্ড। এর আরেকটি নাম হল সিরামিক ডিপিসি, এই বিশেষ ধরনের পাতলা ফিল্ম কপার সার্কিট বোর্ড উচ্চ তাপমাত্রার অঞ্চলে তাপ নষ্ট করতে সবচেয়ে কার্যকর।

(2) DPC সিরামিক সার্কিট বোর্ডের জন্য সাধারণত ব্যবহৃত উপকরণগুলি কী কী?
অ্যালুমিনা ডিপিসি সিরামিক প্লেটগুলি অ্যালুমিনা দিয়ে তৈরি এবং এর তাপ পরিবাহিতা পরিসীমা 18 ~ 36 w/mk।

(3) DPC সিরামিক সার্কিট বোর্ড ব্যবহার করার সুবিধা কি?
ক উচ্চ তাপ সম্প্রসারণ প্রভাব
খ. বহুমুখিতা
গ. ভাল তাপ অপচয় কর্মক্ষমতা
