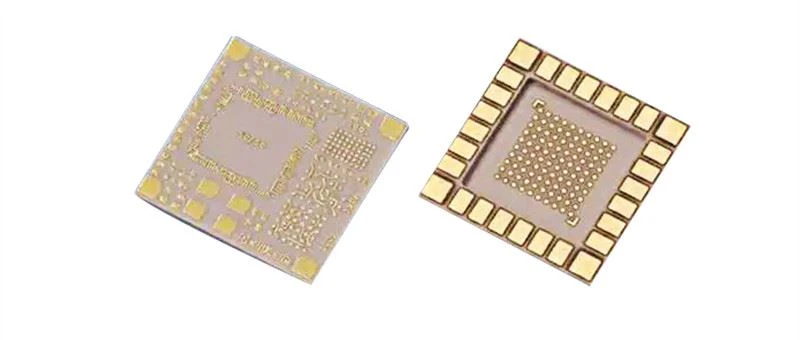

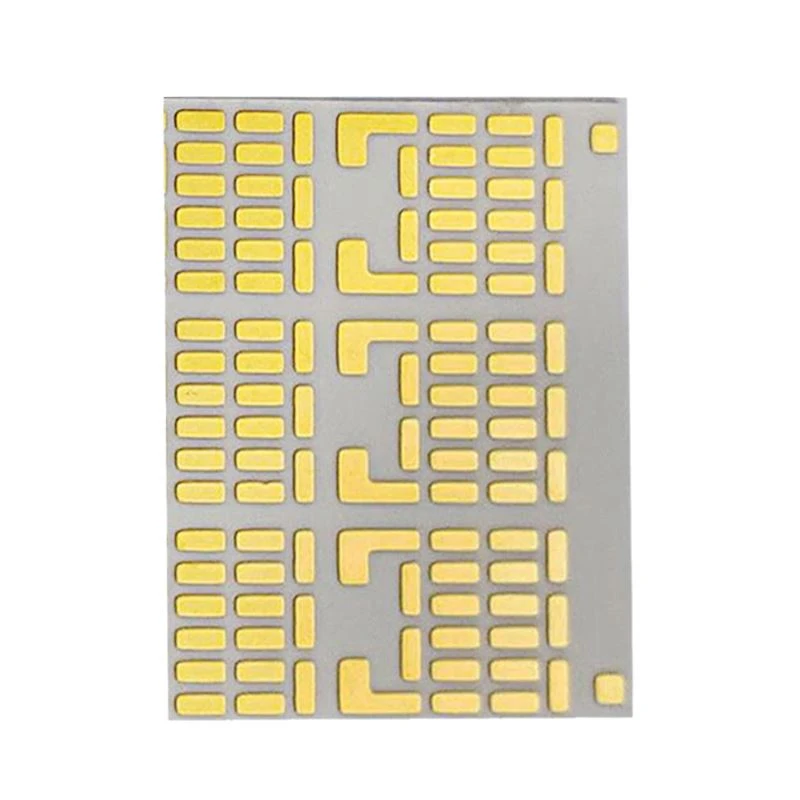

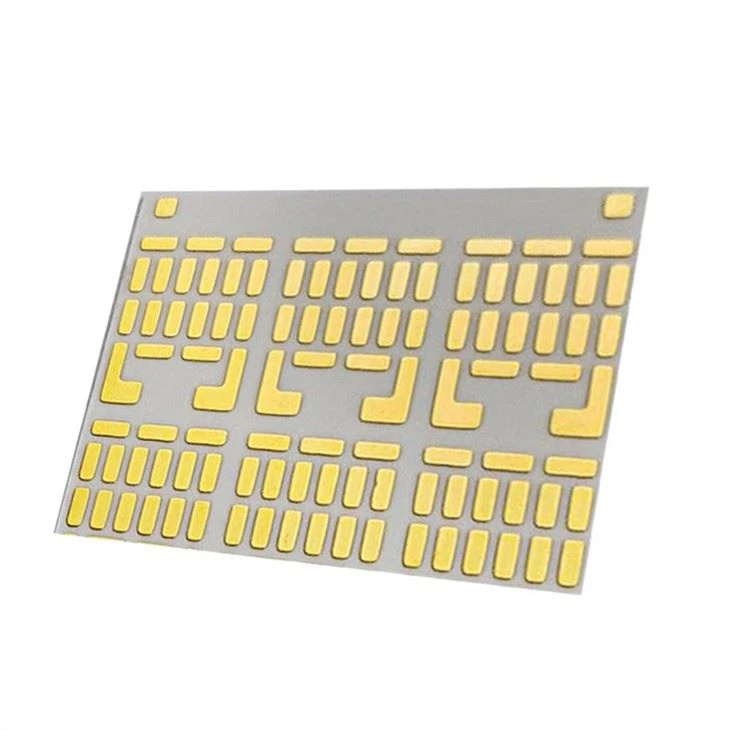

অ্যালুমিনা মাল্টিলেয়ার বোর্ড সিরামিক পিসিবি

পণ্য বিবরণী

উপাদান: অ্যালুমিনা সিরামিক (Al2O3) সিরামিক পুরুত্ব: 1।{1}} মিমি কন্ডাক্টর: সিলভার সিলভার পুরুত্ব: 20 um বিশেষ: প্রতিরোধক অন্যান্য: ডিআইপি সোল্ডার সংযোগকারী আবেদন: উচ্চ ভোল্টেজ পাওয়ার সাপ্লাই

এখন সিরামিক PCB এর উচ্চ তাপ পরিবাহিতা, কম CTE, কম অস্তরক ধ্রুবক এবং রাসায়নিক ক্ষয় প্রতিরোধের কারণে ব্যাপকভাবে ব্যবহৃত হয়েছে।

ইলেকট্রনিক্স শিল্পে চিপ উপাদান এবং সারফেস মাউন্ট টেকনোলজি (এসএমটি) এর বিকাশের সাথে সাথে, ভিত্তিক উপাদান হিসাবে জৈব ল্যামিনেট সহ ঐতিহ্যবাহী মুদ্রিত সার্কিট বোর্ডগুলি উচ্চ ঘনত্ব, উচ্চ নির্ভুলতা এবং উচ্চ নির্ভরযোগ্যতার দিকে বিকাশ করছে।

পিসিবি উত্পাদন প্রক্রিয়া অনুযায়ী সিরামিক পিসিবি প্রকার:

উচ্চ তাপমাত্রা সহ-ফায়ারড সিরামিক (HTCC) PCB:

HTCC সিরামিক সাবস্ট্রেটের প্রধান উপাদান হল অ্যালুমিনা, প্লাস্টিকাইজার, বাইন্ডার, লুব্রিকেন্ট এবং দ্রাবক। এই মিশ্রণটি একটি সবুজ সিরামিক তৈরি করবে, যা পরে ক্যালেন্ডার করা হয় এবং পর্দার প্রলেপ দেওয়া হয়। সার্কিট মুদ্রণের জন্য ধাতু হিসাবে টংস্টেন বা মলিবডেনাম ব্যবহার করা যেতে পারে। এর পরে, এটি 1700 OC এর উচ্চ তাপমাত্রার সংস্পর্শে আসে এবং 32 থেকে 48 ঘন্টা হাইড্রোজেনে বেক করা হয়। তারপর এটি স্তরিত এবং কাটা হয়। অনুপযুক্ত সংকোচন সহনশীলতা এবং দুর্বল ওয়ারপেজের কারণে এটি ছোট আকারের সিরামিক বোর্ডগুলির জন্য উপযুক্ত এবং বড় আকারের সিরামিক বোর্ডগুলির জন্য নয়

নিম্ন তাপমাত্রা সহ-ফায়ারড সিরামিক (LTCC) PCB:

এটি কাচের স্ফটিক এবং কাচের কম্পোজিটের সংমিশ্রণ। উপরন্তু, অন্যান্য উপাদান যেমন বাইন্ডার এবং নন-গ্লাস উপাদান যোগ করা হয়। তারপরে, একটি উচ্চ পরিবাহী সোনার পেস্ট ব্যবহার করে সার্কিট ট্রেস তৈরি করা হয়, যা তারপর 900 OC-তে একটি অক্সিডাইজিং গ্যাস ফার্নেসে চিকিত্সা/বেক করা হয়।

পুরু ফিল্ম সিরামিক পিসিবি:

এখানে, একটি সিরামিক সাবস্ট্রেটে দুটি পর্যায়ক্রমে পুরু ফিল্ম প্রয়োগ করা হয়। একটি হল সোনার পুরু ফিল্ম এবং অন্যটি হল ডাইইলেকট্রিক পুরু ফিল্ম, কিন্তু যেহেতু সোনার দামী, তাই তামার পুরু ফিল্ম প্রয়োগ করা হয়, যা সিরামিক PCBগুলির জন্য একটি স্বীকৃত প্রযুক্তি। তারপর স্ট্যাকটি একটি ভরা বেক ওভেনে (অক্সিডেশন এড়াতে তামা) নিয়ে যাওয়া হয়, যেখানে এটি 1000 ÓC তাপমাত্রায় নাইট্রোজেনে প্রক্রিয়া করা হয়। নাইট্রোজেন থেকে ডাইলেকট্রিক পেস্ট তৈরি হয়।

সিরামিক পিসিবি প্রয়োগ:

1- উচ্চ বর্তমান উজ্জ্বল LED লাইট এবং স্পটলাইট।

2- স্বয়ংচালিত ইলেকট্রনিক্স যেমন পাওয়ার কন্ট্রোলার, অপটিক্যাল সিস্টেম, পাওয়ার কনভার্টার এবং পাওয়ার কন্ডিশনার

3- শিল্প শক্তি সরঞ্জাম যেমন সার্ভো ড্রাইভ, রোবট, ইত্যাদি।

4- মাইক্রোপ্রসেসর, গ্রাফিক্স কার্ড এবং আইসি অ্যারে

5- সেমিকন্ডাক্টর ডিভাইস

6- হাই পাওয়ার ট্রানজিস্টরের উপর ভিত্তি করে অডিও পাওয়ার অ্যামপ্লিফায়ার

7-সৌর ব্যাটারি সম্পর্কিত সার্কিট, ইনভার্টার, চার্জার, ইত্যাদি

8- DC-DC রেগুলেটর এবং পাওয়ার ম্যানেজমেন্ট সার্কিট, ইত্যাদি

FAQs

প্রশ্ন 1: অ্যালুমিনিয়াম বোর্ড তাপ পরিবাহিতা কি?
উত্তর: সাধারণত 0 ব্যবহার করুন।

প্রশ্ন 2: আমার PCB Gerber ফাইলটি যদি আমি আপনাকে উত্পাদনের জন্য পাঠাই তবে কি নিরাপদ?
উত্তর: আমরা গ্রাহকের ডিজাইন কর্তৃপক্ষকে সম্মান করি এবং আপনার অনুমতি ছাড়া অন্য কারো জন্য PCB তৈরি করব না। এনডিএ গ্রহণযোগ্য।

প্রশ্ন 3: আপনার পরীক্ষার নীতি কী এবং আপনি কীভাবে গুণমান নিয়ন্ত্রণ করেন?
উত্তর: নমুনার জন্য, সাধারণত ফ্লাইং প্রোব দ্বারা পরীক্ষা করা হয়; 3 বর্গ মিটারের বেশি PCB ভলিউমের জন্য, সাধারণত ফিক্সচার দ্বারা পরীক্ষা করা হয়, এটি আরও দ্রুত হবে। ই-টেস্ট শুধুমাত্র একবার চার্জ করা হবে। যদি ফ্লাইং প্রোব পরীক্ষা বেছে নেওয়া হয়, তাহলে যেকোন পুনরাবৃত্তির আদেশের জন্য এই ধরনের পরীক্ষার খরচ রিচার্জ করা হবে।

প্রশ্ন 4: আমরা কি ফাইল অফার করা উচিত?
উত্তর: শুধুমাত্র PCB প্রয়োজন হলে, Gerber ফাইল এবং উত্পাদন স্পেসিফিকেশন প্রদান করুন; PCBA প্রয়োজন হলে, Gerber ফাইল, উত্পাদন স্পেসিফিকেশন, BOM তালিকা এবং Pick & Place/XY ফাইল প্রদান করুন। আপনার যদি PCB Gerber ফাইল না থাকে, আপনি আমাদের PCB নমুনা পাঠাতে পারেন এবং আমাদের প্রয়োজনীয়তা বলতে পারেন, আমরা এটি তৈরি করতে পারি।

প্রশ্ন 5: কিভাবে আমাদের সাথে যোগাযোগ করবেন?
উত্তর: আপনি আমাদের সাথে অনলাইনে যোগাযোগ করতে পারেন, টেলিফোন, স্কাইপ, ইমেল এবং Whatsapp, Wechat ইত্যাদি। আমরা আধা ঘন্টার মধ্যে আপনাকে সময়মত উত্তর দেব।
